Принцип роботи

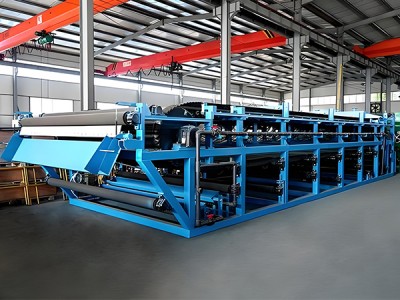

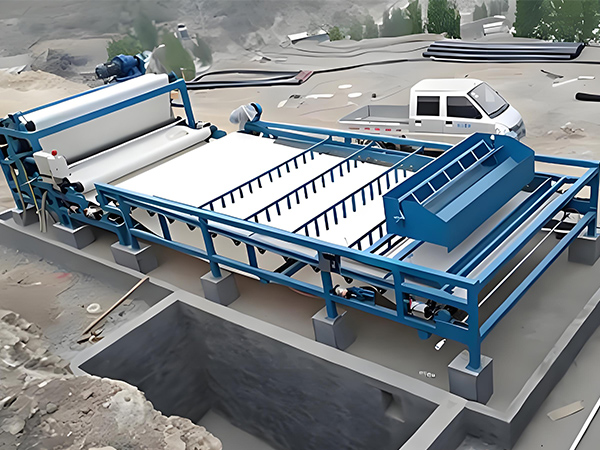

Принцип роботи фільтра вакуумної смуги полягає в тому, щоб в основному використовувати різницю тиску, що виробляється вакуумним негативним тиском, в поєднанні з безперервною передачею фільтруючого пояса, щоб реалізувати динамічне твердо-рідке відділення підвіски, яке конкретно можна розділити на п'ять ключових зв'язків.



Підвіска, яка має бути фільтрована, рівномірно поширюється на фільтровий пояс через пристрій живлення, а пояс рухається вперед приводом.

Вакуумна фільтрація: Вакуумна коробка під фільтровим поясом утворює негативний тиск, під різницею між атмосферою і негативним тиском фільтрат потрапляє в вакуумну коробку через фільтрову тканину і фільтровий пояс, а тверді частинки утримуються, щоб сформувати фільтровий торт.

Прання (вибіркова): За вимогами процесу, пральний пристрій розпилює пральну рідину до фільтруючого торта, а пральна рідина відкачується за допомогою вакууму, щоб видалити розчинні домішки з фільтруючого торта.

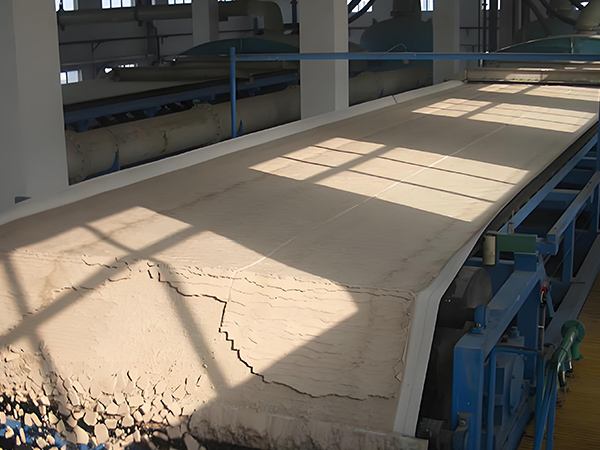

Висушування: фільтруючий торт входить в наступну вакуумну зону з фільтруючим поясом, а залишкова вода виділяється під негативним тиском, щоб зменшити вміст води.

Викид: сухий торт досягає кінця фільтруючого поясу і відокремлюється від фільтруючого пояса розрядним валиком або скребком для завершення циклу фільтрації.

Весь процес безперервний і безперервний, швидкість фільтрувального пояса, вакуум та інші параметри можуть бути гнучко налаштовані системою управління для відповідності різних матеріалів.

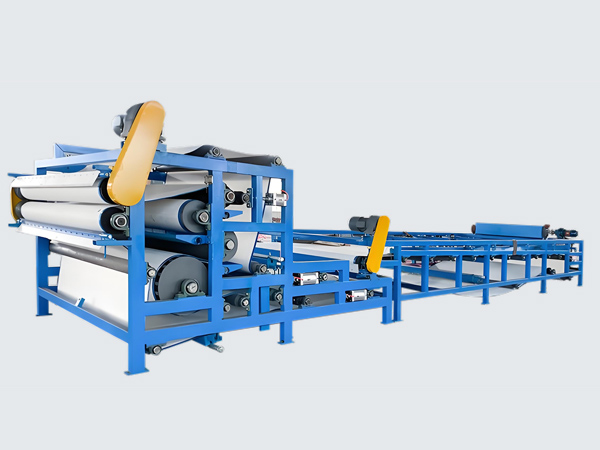

Основні компоненти вакуумного фільтра:

·Фільтровий пояс: як основні фільтраційні частини, є поліестерні сітки, поліпропіленові сітки ламповий матеріал, і він може вибрати кислотну і лужну стійкість, високу температурну стійкість, або харчовий матеріал відповідно до характеристик матеріалів.

Вакуумна система: вакуумна коробка, тип водяної чашки, ротаційний вагон легкий вакуумний насос, а також вакуумний трубопровід і клапан, що покривають контакт фільтруючого пояса для створення негативного тиску.·

Система трансмісії: Вона складається з рульового ролика, рульового ролика, ролика напруги для регулювання напруги фільтрового поясу, а також двигуна передачі і редуктора.·

Пристрій для годування і прання: є ковпачок для годування з виробником, щоб зробити матеріал рівномірно розподіленим, декілька миючих ножів для реалізації багатоступеневого прання, а також пральний насос.·

Допоміжні пристрої: пристрій для корекції фільтрувального пояса, пристрій для очищення фільтрувального пояса, витяжний скрепер, рамка і гвардійка.·

Технічні характеристики :

Безперервна і автоматизація: безперервна конструкція роботи, разом з системою управління ПЛК, може реалізувати повністю автоматичну роботу живлення, фільтрації, прання і розрядки, зменшуючи ручне втручання і стабілізуючи ефективність виробництва;·

Точна фільтрація: фільтрний пояс виготовляється з різних матеріалів (наприклад, поліестер, поліпропілен і т.д.), а відповідний розмір пори можна вибрати відповідно до розміру частинок матеріалу, щоб забезпечити чіткість фільтрату, тим часом він підтримує багатоступене прання, що може значно зменшити залишкові домішки у фільтрному торті.··

Сильно регульовані параметри: ключові параметри, такі як швидкість фільтруючого поясу (зазвичай 0,5-5 м/хв), ступінь вакууму (зазвичай - 0,04 до - 0,08 МПа), а також кількість води для прання можуть бути гнучко налаштовані, щоб адаптуватися до різної в'язкості і гранулярності матеріалів (наприклад, грязь, кристали, слюна) Модульна структура: вона складається з фільтруючої секції, секції прання, секції сушіння і т.д. Модулі можна додавати або віднімати відповідно до вимоги процесу, наприклад, збільшуючи секцію прання для поліпшення ефекту очищення, або розширюючи секцію сушіння для зменшення вмісту води фільтруючого торта.·

Енергозберігаюча і екологічно чиста: вакуумна система приймає високоефективні вакуумні насоси, споживання енергії нижче, ніж у традиційного тиску фільтраційного обладнання; пояс може бути повторно використаний неодноразово, а вода для прання може бути перероблена (частина її перероблена).·

Підтримка

Використання будь-якого обладнання не може бути відокремлено від щоденного обслуговування і технічного обслуговування, робити хорошу роботу рутинного обслуговування, щоб зробити використання обладнання на більш тривалий період часу.

Щоденне обслуговування :

Зверніть увагу на стан фільтрового пояса, щоб побачити, якщо є будь-яке розрив або відхилення, якщо є, вам потрібно налаштувати пристрій для корекції відхилень або змінити новий фільтровий пояс.·

Очистити уламки в вакуумній коробці, щоб забезпечити гладкий вакуумний трубопровід і підтримувати стабільність ступеня вакууму.·

Перевірте ланцюги і коробки передач, затягніть їх вчасно і додайте мастило, якщо вони розслаблені.·

Очистити шланг пристрою очищення фільтрового поясу, щоб запобігти закупорці і вплинути на очищення.·

Регулярне обслуговування :

Перевірте напругу фільтруючого пояса щотижня і налаштуйте його за допомогою ролика напруги, щоб запобігти занадто розслабленню, що впливає на фільтрацію або занадто тісне пошкодження фільтруючого пояса.·

Перевірте робочий стан вакуумного насоса щомісяця, змініть масла типу ротаційного вентилятора і заповніть циркулюючу воду типу водяного кільця.·

Квартально демонтуйте вакуумну коробку, щоб перевірити ущільнення, і замінити їх вчасно для серйозного зносу, щоб запобігти витоку повітря.·

Підтримуйте двигун передач і редуктор щороку, перевіряйте підшипники і замінюйте їх при необхідності.·

Спеціальне обслуговування :

Після обробки корозійних матеріалів промийте внутрішню частину обладнання водою, щоб запобігти корозії частин.·

Перед довготривалим вимиканням очистити і висушити фільтровий пояс, розслабити напругу фільтрового пояса, вимкнути електропостачання і вакуумну систему, а також зробити хорошу роботу захисту від пилу.·

Стандартне обслуговування може продовжити термін служби обладнання і гарантувати стабільну ефективність фільтрації.·
