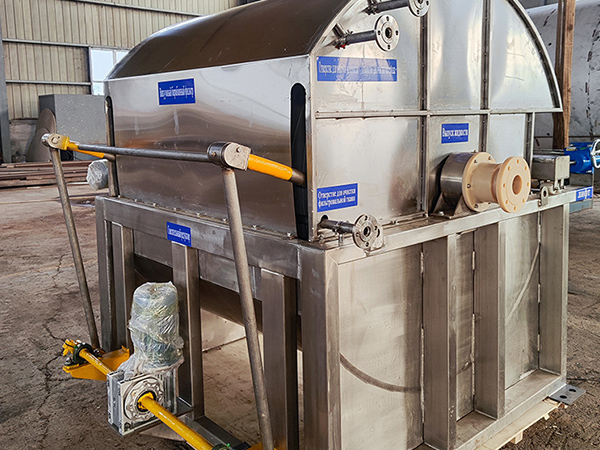

Вакуумний барабанний фільтр

Вакуумний барабанний фільтр

Діаметр ротаційної нитки: 0,3-3 м
Довжина ротаційної нитки: 0,5-6 м
Площа фільтрації: 0,5-50 м2
Обробна потужність: 0,5-50 м3/год
Потужність двигуна: 0,5-30 кВт

Огляд продукту

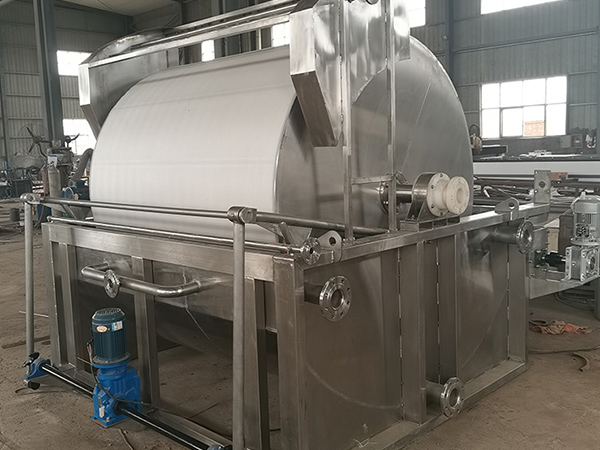

Vacuum drum filter



Вакуумний барабанний фільтр належить до пристрою фільтрації типу безперервної роботи, який може досягти розділення твердої рідини за допомогою сильної рушійної сили, утвореної негативним вакуумним тиском. У роботі обладнання, підвіска вводиться в конкретну область обробки, під дією вакуумного негативного тиску, підвіска рідини може плавно проникати в фільтрну середовище, наприклад, фільтрна тканина є одним з найпоширеніших засобів фільтрації.



Основною складовою вакуумного ротаційного фільтра є обертовий циліндр, також відомий як ротаційна нитка. Ротор частково занурений у слизовий бак, покритий фільтровою тканиною, і внутрішньо з'єднаний з вакуумною системою і системою стисненого повітря за допомогою головки дистриб'ютора. Як ротор продовжує обертатися, завершується ряд ключових процесів, таких як фільтрація, прання, зневоднення та видалення пирога, що забезпечує, що весь процес фільтрації проводиться більш ефективно і безперервно.

Особливості вакуумного барабанного фільтра

Постійний та ефективний вихід:

Він може працювати безперервно, реалізувати безперервне виробництво, значно скоротити виробничий цикл, скоротити втрату часу запуску і зупинки обладнання, значно підвищити ефективність виробництва, задовольнити попит на масштабне промислове виробництво на вихід.

Глибина і чисте відділення

Хороший ефект миття фільтруючого пирога, рівномірне розподіл пральної рідини для забезпечення повного і ретельного миття.Точний контроль параметрів миття може ефективно видаляти з фільтруючого пирога домішки і розчинні речовини, реалізуючи розділення твердо-рідкий з високою чистотою і гарантуючи якість продукту.

Точна і гнучка адаптація

Високо регульований, оператор може точно регулювати швидкість барабану, вакуум та інші ключові параметри відповідно до характеристик матеріалу, вимог процесу та виробничих умов, щоб адаптуватися до складних умов роботи та стабілізувати ефект фільтрації.

Компактний і економічний простір

Компактний і розумний конструктивний дизайн, наукове розташування компонентів і інтеграція різних функцій.В порівнянні з традиційним обладнанням, він займає невелику площу, що сприяє оптимізації розташування майстерні, покращує швидкість використання простору і знижує вартість майданчика.



Використання вакуумного барабанного фільтра

Вакуумний ротаційний фільтр широко використовується в хімічній, гірничодобувній, харчовій, охороні навколишнього середовища та інших галузях промисловості, і він більш придатний для роботи з підвісками з високою концентрацією і помірною гранулярністю. обладнання через автоматизовану безперервну роботу, може виробляти стабільний вихід високої сухості пирога, а ефективність фільтрації за сліпим характером коливань впливу менше, є промисловим розділенням твердої рідини одним з важливих обладнання в області.

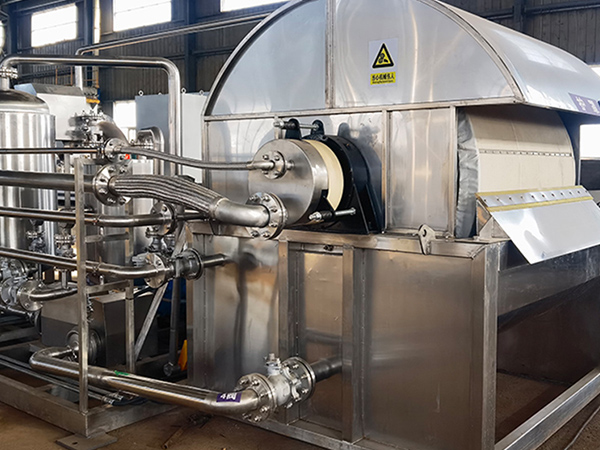

Vacuum drum filter
Склад і структура вакуумного трансферного фільтра

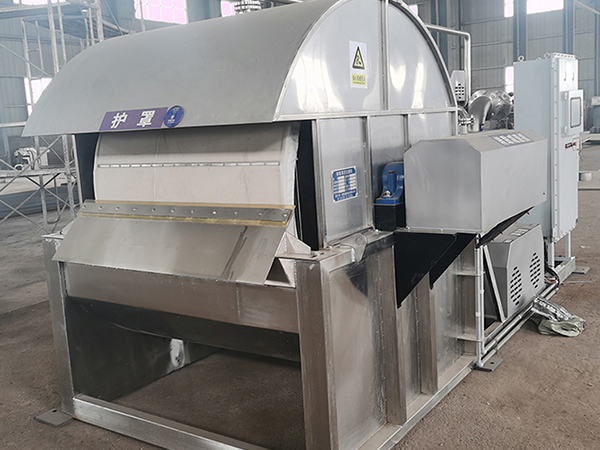

 Vacuum drum filter

Повітряний ротор

Повітряний ротор є основним компонентом фільтрації, а поверхня покрита фільтраційним середовищем. При обертанні він стикається з матеріалом бака сміття, а вакуумна адсорбція дозволяє сміттю утворити на поверхні пиріг, реалізуючи твердо-рідкий відділення, яке є основним місцем підтримки та реакції процесу фільтрації.

Дистриб'ютор мережі

Дистриб'ютор сітки сектору використовується для точного розподілу газових і рідких схем. При обертанні обертового циліндра він перемикає вентиляторну сітку і підключається до вакуумних і стиснених повітряних шляхів в порядку, так що різні області обертового циліндру можуть завершити процес фільтрації в порядку, і це "центр планування" обладнання та технології.

Вакуумний трубопровід

Вакуумний трубопровід підключений до вакуумного насоса, створюючи вакуумну середовище в області формування торта, використовуючи негативний тиск для адсорбції сміття води, прискорюючи розділення твердо-рідкого і формування торта, що є ключовим каналом живлення для реалізації функції вакуумної фільтрації.



Сліпий танк

Танк для сміття використовується для тимчасового зберігання сміття для обробки, забезпечуючи стабільний простір для ротора для контакту з матеріалами. Ротор частково занурюється в сміття, щоб забезпечити безперервне і рівномірне постачання матеріалу, що є "зоною контакту сирового матеріалу", що впливає на ефект живлення та фільтрації.

скрепер

Коли обертальний барабан повертається в певне положення, скребок відштовхує сформований фільтрний пиріг і реалізує розвантаження і збирання матеріалу, який є ключовою виконуючою частиною розвантаження матеріалу після відділення твердо-рідкого.

Компресована лінія повітря

Пригнічена лінія повітря в зоні прориву в стисненому повітрі, ротор фільтрує засоби прориву, очищає залишкові частинки в порному просторі, для відновлення проникності засобів масової інформації, є підтримка фільтраційної продуктивності «чистого шляху».

Переваги використання вакуумних ротаційних фільтрів
Постійна автоматизована операційна спроможність

У всьому процесі експлуатації не вимагає частого запуску і зупинки, ефективно знижуючи частоту ручного втручання, може бездоганно адаптуватися до ритму і вимог великої оцінки промислового виробництва.

Стабільна і надійна якість фільтрувального торта

Фільтровий торт, отриманий після обробки обладнанням, ефект зневоднення відносно хороший, вміст води зазвичай можна контролювати на нижчому рівні 10% -30%, в той же час, в процесі прання, обладнання може гарантувати, що мильна рідина одночасно діє на фільтровий торт, так що залишковий фільтрат значно зменшується, що ряд переваг ефективно підвищують чистоту твердого продукту, щоб забезпечити якість, стабільність і консистенцію продукту.

3. сильна адаптивність

Він може легко впоратися з різноманітними видами завдань з обробки підвісок, будь то високорічна слюна, або складна підвіска, що містить невелику кількість волокна, вона може впоратися.Крім того, гнучко налаштовуючи робочі параметри обладнання, такі як швидкість обертання барабана, вакуум, що генерується вакуумною системою і т.д., ви можете точно задовольнити специфічні потреби відділення твердо-рідкого в різних сценаріях, і дійсно реалізувати багатоцільову машину.

Енергетичні витрати дешевші

У порівнянні з обладнанням фільтрації під тиском, вакуумна система, що використовується в обладнанні, має очевидні переваги в споживанні енергії. Вакуумна система споживає відносно менше енергії в процесі експлуатації, що може ефективно знизити витрати на енергію підприємства. Крім того, вартість технічного обслуговування обладнання також нижча, її структура розумно спроектована, довговічність частин сильніша, зменшуючи труднощі частого обслуговування та заміни частин, ще більше заощаджуючи операційні витрати для підприємства.

Створення гарного робочого середовища

Обладнання має хороший закритий, в процесі експлуатації може ефективно уникнути сплеску слизу і поширення запаху. Він ефективно покращує робоче середовище майстерні і знижує шанси персоналу вступити в контакт з шкідливими речовинами.

Переваги вакуумного барабанного фільтра

У порівнянні з іншими фільтраційним обладнанням, основними перевагами вакуумних ротаційних фільтрів є:



Термін порівняння

Вакуумний барабанний фільтр

Фільтри та рамки

Центробежні фільтри

Оперативний метод

Постійні операції

Проміжні операції

Безперервний / Intermittent

ступінь автоматизації

Високий

Відносно низький

Вище

Сухий торт

Вище

Високий

Високий

Лікувальна спроможність

Великий

Середній

Великий

Вимоги до стабільності шлунка

Нижче

Вище (складна до забивання)

Висока (чутливий до в'язкості)

споживання електроенергії

Нижче

Середній

Високий

Вакуумні ротаційні фільтри мають кращий ефект миття пирогів, особливо підходять для процесів, що вимагають багатоступеневого миття, а обладнання працює з низьким шумом і легко підтримується.



Виробник ротаційного фільтра



Вибір обладнання та індивідуалізація: відповідно до сліпого характеру користувача та виробничих потреб, для надання персоналізованих дизайнерських рішень;

Встановлення та введення в експлуатацію: професійна команда, яка допоможе в установці обладнання, дебуванні параметрів, щоб забезпечити досягнення ефекту фільтрації;

постачання запасних частин: постачання фільтрових тканин, головних ущільнень дистриб'ютора, вакуумних частин, що носять насос і т.д., щоб забезпечити, щоб обладнання продовжувало працювати;

Технічна підтримка: регулярні візити, ремонт дефектів, реєстрація обладнання Технічна підтримка: регулярні візити, технічне обслуговування дефектів, реєстрація обладнання.
