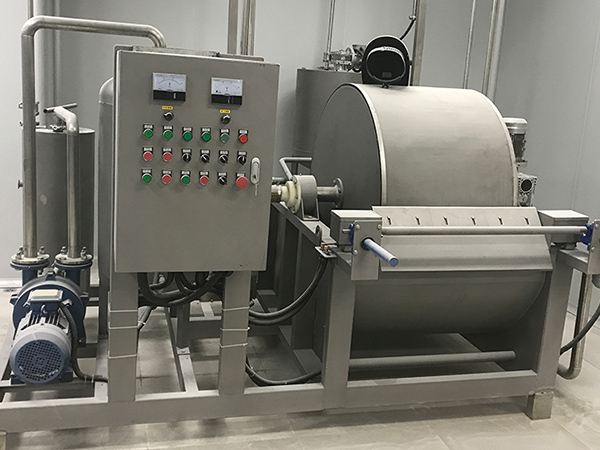

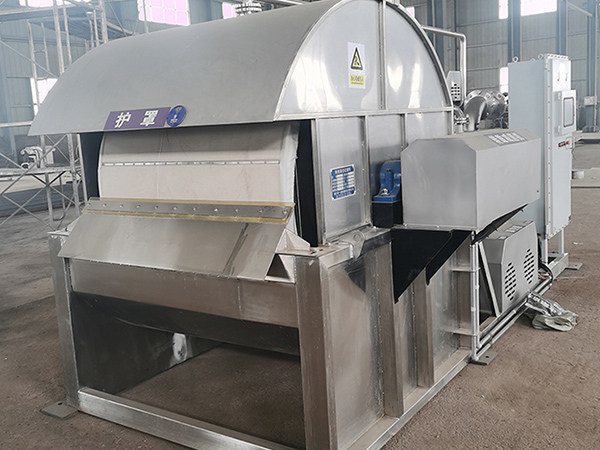

Введення в систему Rotary Drum Filter

є твердо-рідким пристроєм сепарації, який спирається на вакуумне всмоктування як рушійну силу, а його основний компонент - це циліндрична ротаційна нитка, яка може обертатися безперервно. Пристрій використовує ротаційний рух ротаційної нитки для приводу фільтруючого середовища, що покриває його поверхню, щоб завершити серію ключових операційних кроків послідовно. Від початкової фільтрації суспензії, до глибокого промивання фільтра торти, до сильного висмоктування надлишку води, і, нарешті, реалізувати автоматичне вилучення залишків фільтра. Ця серія процесів безперервно пов'язана в безперервному обертанні ротаційного складу, утворюючиРотаційний барабанний фільтр

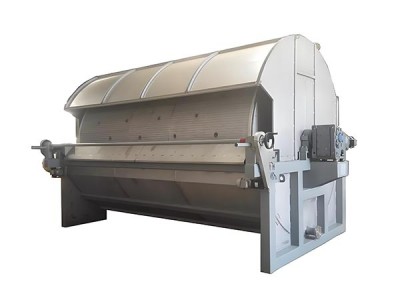

Принцип роботи

Робочий механізм ротаційного вакуумного фільтра ґрунтується на синергетичному ефекті негативного вакуумного тиску і обертання ротаційного струму, що реалізує ефективне твердо-рідке відділення підвіски за допомогою динамічної циркуляції, і включає в себе повний процес експлуатації.

Етап вакуумної фільтрації

Ротаційний склад входить в підвіску, вакуумна система робить різницю тиску між двома сторонами фільтрової тканини, рідка фаза проникає в фільтрову тканину і входить в ротаційний склад, а тверда фаза утримується, щоб сформувати фільтровий торт.

зворотне прання

Після того, як обертальна нитка виходить з поверхні фільтра з фільтруючим пирогом, рідина для прання проникає в фільтруючий пиріг шляхом обприскування або занурення, а вакуумне всмоктування витягує розчинені домішки для реалізації глибокого очищення.

Вакуумна сухість

Труба продовжує обертатися до сухої зони, посилюючи ефект вакууму для подальшого видалення залишкової рідкої фази в капілярних каналах фільтрувального торта, зменшуючи вміст вологи.

Механічне розвантаження

Коли барабан потрапляє в зону розвантаження, вакуум звільняється і поєднується з здавленням стисненого повітря або скребком, так що фільтруючий торт повністю видаляється до хоппера.

Регенерація фільтруючої тканини

Після розвантаження, фільтруюча тканина надувається високим тиском спрею або стисненим повітрям, щоб видалити пори і поверхневі залишкові частинки, відновити ефективність фільтрації і увійти в наступний цикл.

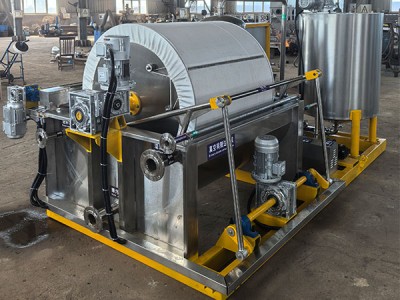

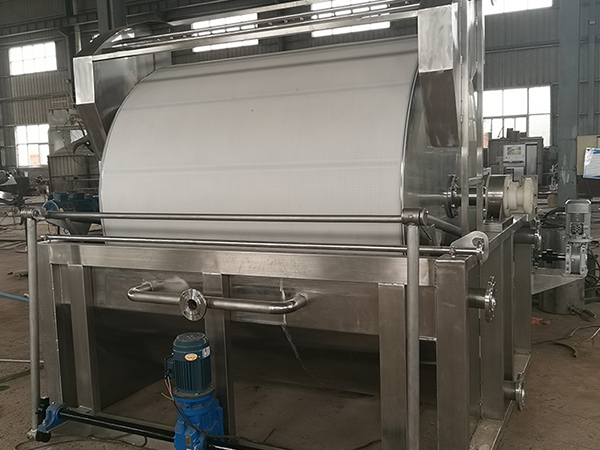

Структура

Ротаційний барабанний фільтрВ основному складається з наступних ключових компонентів:

Structure

01. звіт

Ротаційна одиниця

Ядро обладнання, зазвичай циліндричний металевий циліндр, поверхня щільно покрита мікропорою для адсорбції рідини.

02. звіт

Фільтр тканини

Фільтровий шар, що покриває поверхню обертової нитки, матеріал підбирається відповідно до характеристик матеріалу, що використовується для утримання твердих частинок.

03. звіт

Матеріальний танк

Підвісний контейнер розміщується під барабан, нижня частина барабана занурюється в резервуар з регульованою глибиною, щоб забезпечити безперервний контакт з матеріалом, який потрібно фільтрувати.

04. звіт

Вакуумна система

Він складається з вакуумного насоса і вакуумного резервуара, що забезпечує негативний тиск для фільтрації, прання та сушіння етапів, а також призводить до проникнення рідини в фільтрувальну тканину.

05. з

Пральні пристрої

Обладнаний розпилювальною трубою або намоченим резервуаром, розташованим в районі рідкої поверхні барабана, використовується для розпилення розчинної рідини, наприклад води або розчинника до фільтрувального торта.

06. звіт

Видалення компонентів удару

Включаючи металевий / гумовий скребок і систему згущеного повітря, синергетичний ефект фільтрувального торта з поверхні фільтрувальної тканини позбавлений.

07. звіт

Механізм передачі

За допомогою двигуна, редуктора і групи передач коробки передач / ланцюга приводьте барабан до рівномірної швидкості обертання 0,5-3 об / хв.

08. звіт

Голова розподілу

Головка розподілу: Динамічний клапан, встановлений в кінці барабана, обертається з барабаном, підключаючи різні відсіки до вакуумної або стисненої системи повітря через трубопровід, реалізуючи автоматичне перемикання процесу.

Переваги ротаційного барабанного фільтра

Постійні операції

Постійне обертання обертової нитки для реалізації автоматизації всього процесу фільтрації, прання і розвантаження, що значно покращує ефективність великомасштабного виробництва.

Високий рівень автоматизації

Завдяки регулюванню швидкості обертання, вакууму і параметрів рідини для прання, він забезпечує стабільну і контрольовану якість фільтрації і значно зменшує залежність від ручної роботи.

Хороший ефект прання пирога

Він підтримує конструкцію багатоступеневого зворотного прання. Ефективно зменшити залишки розчинних домішок у фільтровому торті, щоб задовольнити попит на продукти високої чистоти.

Широкий спектр застосування

Він може справлятися з підвісками різних концентрацій і розмірів частинок, і особливо підходить для матеріальних систем з середньою концентрацією і хорошими характеристиками засадження частинок.

Використання ротаційного фільтра вакуумного барабану

Ротаційні барабанні фільтри в основному застосовуються для роботи з підвісками з високою концентрацією, грубими частинками, легким утворенням тортів і легким розрядженням, а основні області застосування -

Хімічна промисловість

Застосовується для виробництва пігментів, барвників, каталізаторів, добрив і каустичної соди і т. Д., щоб ефективно відокремити систему змішування твердої рідини після реакції.

Видобувна переробка

Для переробки золота, міді, заліза та інших шлаків, для досягнення ефективного відновлення та очищення твердих мінералів.

Екологічний захист

Для друку та фарбування стічних вод, хімічного сміття та інших промислових відходів, для досягнення ефективного зневоднення та відділення твердотіл від рідини.

фармацевтичне виробництво

У процесі підготовки API, щоб завершити ключовий процес розділення твердо-рідкого, обладнання повинно відповідати специфікаціям санітарного виробництва.

Поширені помилки та рішення ротаційних барабанів

Фільтр

Помилковий феномен	Можливі причини	Рішення
Швидкість фільтрації раптово знижується	Фільтрова тканина заблокована; ступінь вакууму недостатній; концентрація суспензії занадто низька	Замінити або очистити фільтрувальну тканину; перевірити, чи функціонує вакуумний насос належним чином, і відремонтувати будь-які витоки повітря; регулювати концентрацію суспензії (наприклад, шляхом додавання флокулятора)
Товщина фільтруючого торта нерівномірна	Ротаційний барабан обертається занадто швидко; рівень рідини в трубі нестійкий; фільтрова тканина відхиляється	Зменшити швидкість обертання; налаштувати швидкість живлення для стабілізації рівня рідини; калібрувати положення фільтрової тканини і перевірити пристрій напруги
Фільтр пирога не можна видалити	Ступінь вакууму не відрізається вчасно; скребок зношений або кут невідповідний; фільтруючий торт занадто сухий / занадто клейкий	Перевірте, чи нормально перемикається головка розподілу (відрізати вакуум); замініть скрепер або налаштуйте кут; налаштуйте рівень вакууму або кількість пральної рідини
Недостатній рівень вакууму	Порушення роботи вакуумного насоса; витік повітря трубопроводу або відсіку; пошкодження тканини фільтра	Ремонт вакуумного насоса; перевірка з'єднань трубопроводу і запчастини відсіку барабана, ремонт будь-яких витоків; заміна будь-якої пошкодженої фільтрової тканини
Поганий ефект від прання	Недостатній потік пральної рідини; заблокована розпилювальна труба; занадто короткий час прання	Збільшити швидкість потоку пральної рідини; очистити шпори розпилювальної труби; зменшити швидкість обертання барабана і продовжити час миття
Ненормальний шум під час роботи обладнання	Зношення; розслаблення передачі / ланцюжка або недостатня смаження	Замініть підшипник; затягніть компоненти трансмісії, додайте мастильну олію

Регулярно перевіряючи стан фільтруючої тканини, щільність вакуумної системи і знос передавальних компонентів, можливе ефективне зменшення виникнення несправності, що забезпечує стабільну роботу обладнання.

Ротаційний вакуумний фільтр Ціна

Ціна ротаційного вакуумного барабанного фільтра впливає на ряд факторів. Площа фільтрації є важливим фактором, від лабораторного використання невеликого обладнання до промислового використання великого обладнання, чим більша площа, тим вище цінова сума.

Виберіть нас як свого виробника фільтрів, ми покладаємося на багаторічний досвід галузі, передові технології виробництва та прагнення до інновацій, щоб створити високоефективний і надійний фільтр, щоб забезпечити міцну гарантію для вашого виробничого процесу.
